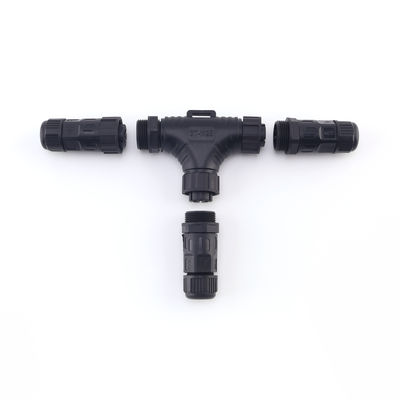

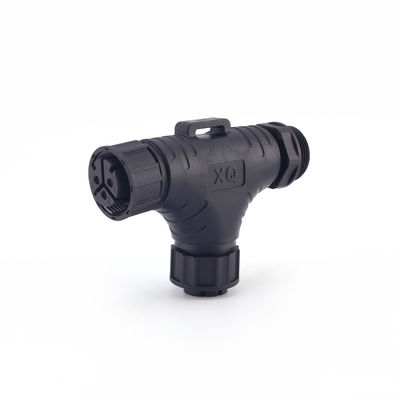

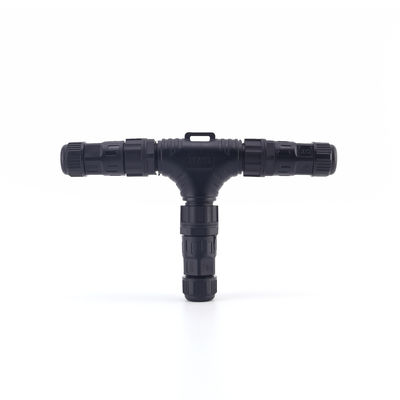

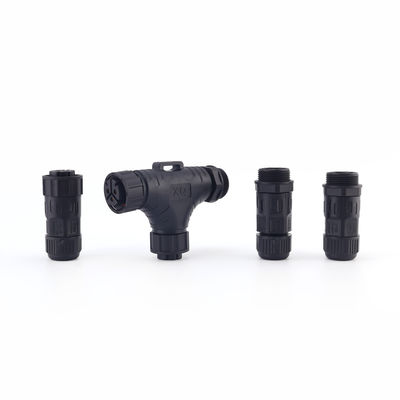

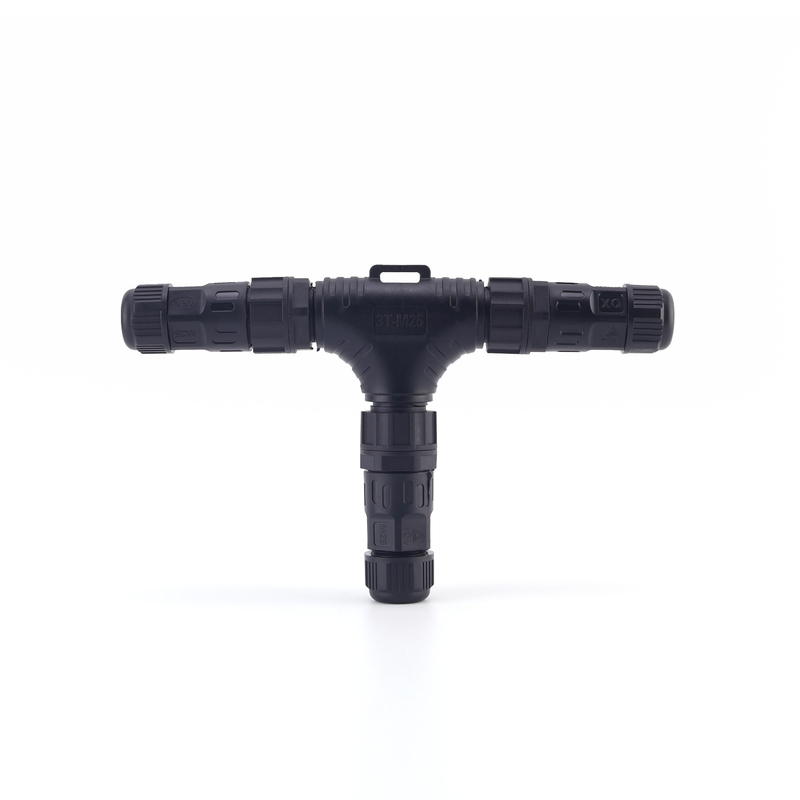

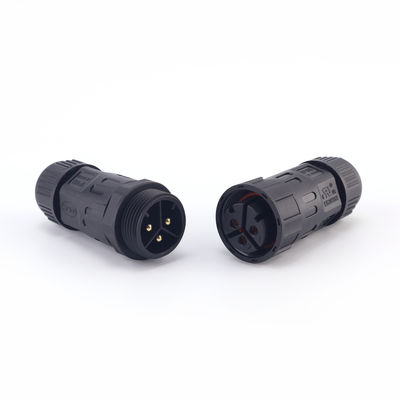

Conector de panel impermeable M25 de 3 vías IP68 a precio de fábrica, en forma de T, macho-hembra, conectores de cable impermeables para exteriores
Datos del producto:
| Lugar de origen: | PORCELANA |
| Nombre de la marca: | Xiangqian |
| Certificación: | UL |
| Número de modelo: | Enchufe M25 T |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100pcs |
|---|
|
Información detallada |
|||
| Marca: | Xiangqian | nombre del conector: | Conectores impermeables M25 IP68 |
|---|---|---|---|
| Material: | PA66, de nylon | Grado IP: | IP68 |
| Cable OD: | 6,0 mm-14,0 mm | Base del conector: | 2-6 pines |
| Certificados: | Las condiciones de los certificados | Muestra: | gratis |
| Tiempo de entrega: | 3-5 días | ||
Descripción de producto
Conector de montaje en panel impermeable M25 de 3 vías IP68 con precio de fábrica, conector en forma de T macho hembra para cables impermeables para exteriores
1. Posicionamiento y función del producto
Este tipo de conector se utiliza principalmente para conexiones de ramificación de tres vías en líneas eléctricas exteriores, específicamente para cableado con una entrada y dos salidas o una entrada y múltiples salidas.
Se utiliza comúnmente en aplicaciones como farolas LED, iluminación de paisajes, equipos de energía solar, distribución de energía al aire libre, postes inteligentes y equipos de vigilancia.
Requiere una alta clasificación IP68 para una resistencia a largo plazo a la intrusión ambiental, como la lluvia, la humedad y el polvo.
2. Construcción y materiales
La carcasa suele estar hecha de PA66 (material de nailon reforzado), que ofrece una excelente resistencia a la intemperie, a los rayos UV y a los impactos.
Los sellos suelen utilizar juntas tóricas o arandelas de silicona o caucho fluorado para el sellado.
Los contactos internos suelen ser de latón o aleación de cobre (a veces niquelados o estañados/plateados) para garantizar una buena conductividad y resistencia a la corrosión.
Las conexiones pueden incluir diseños de bloqueo roscado, push-pull, conexión rápida o placa de presión para facilitar la instalación y el mantenimiento.
Los mecanismos de sujeción o bloqueo de cables (como anillos de compresión, contratuercas y manguitos de sellado) deben garantizar un sellado y una fijación mecánica a pesar de la vibración y la expansión y contracción térmica.
En un conector tipo T, normalmente hay orificios para cables en tres direcciones, cada uno con una estructura de sellado. El interior del conector puede diseñarse con una sola entrada y dos salidas o una estructura de ramificación igual.
Parámetros:
| OD del cable | Ø6.0-14.0MM |
| Material del hardware | Chapado en oro de cobre |
| Resistencia de contacto | ≤ 10 mΩ |
| Modo de conexión | Bloqueo por empuje |
| Funcionamiento nominal | -40-+105 |
| Grado de retardante de llama | UL94 V-0 |
Informe de prueba de rendimiento (prueba de fábrica)
| Parámetro | Valores típicos comunes o rangos | Notas |
| Tensión nominal | 250 V / 400 V / 450 V | Algunos modelos admiten altos niveles de tensión (como sistemas solares o de energía) |
| Corriente nominal | 10A-40A |
Depende del área de la sección transversal del conductor, el área de contacto y las condiciones de disipación de calor. Algunos modelos M25 pueden alcanzar 41 A en 2/3/4 núcleos. |
| Resistencia de contacto | ≤10 mΩ | Requiere baja resistencia de contacto para reducir la generación de calor |
| Tensión de resistencia dieléctrica | Varios miles de voltios (por ejemplo, 1,5 kV / 60 s, etc.) | Respuesta a sobretensiones o sobretensiones transitorias |
| Resistencia de aislamiento | ≥10 MΩ / 500 VCC | Evitar fugas y averías de aislamiento |
| Temperatura de funcionamiento | –40°C a +105°C (o superior) | Para entornos exteriores con cambios de temperatura |
| Protección de ingreso | IP68 | Indica que puede sumergirse en agua durante mucho tiempo en condiciones especificadas y evitar la entrada de polvo |
| Durabilidad de los medios / humedad / prueba de niebla salina | A menudo pasan la prueba de niebla salina / prueba de envejecimiento a alta humedad | Para la fiabilidad a largo plazo en exteriores |
Servicio posventa y estrategia de garantía de calidad
El servicio posventa y la garantía de calidad de un fabricante fiable para este tipo de conector suelen incluir:
1. Prueba de muestra/Verificación previa a la muestra
Antes de comprar grandes cantidades, los fabricantes suelen proporcionar muestras para que los clientes las prueben para verificar la idoneidad, la compatibilidad y si los indicadores de rendimiento cumplen con los requisitos del sitio.
2. Período de garantía/Garantía
La mayoría de los fabricantes ofrecen un período de garantía (por ejemplo, uno, dos o incluso más). Durante el período de garantía, si un producto falla debido a problemas de calidad inherentes (no causados por error humano), el producto será reemplazado o reparado de forma gratuita.
3. Reparación/Servicio de reparación
Para los conectores que experimentan problemas durante el uso, los clientes pueden devolver la pieza dañada al fabricante para su inspección y reparación, o reemplazo.
4. Soporte técnico/Servicios de consultoría
Proporcionar servicios técnicos como orientación de instalación, solución de problemas, recomendaciones de selección y soporte en el sitio para ayudar a los usuarios a resolver problemas de aplicación práctica.
5. Personalización/Servicios OEM/ODM
Para los clientes con requisitos especiales (como diámetros de cable especiales, niveles de protección, entornos extremos o interfaces especializadas), los fabricantes suelen ofrecer diseño personalizado, desarrollo de moldes y modificaciones cosméticas o estructurales.
6.Certificación de calidad/Provisión de informes
Proporcionar informes de inspección de productos, informes de pruebas de rendimiento (como pruebas de resistencia a la tensión, pruebas de aislamiento, pruebas de niebla salina y pruebas de ciclo de vida) y certificaciones estándar (como certificaciones CE, RoHS, UL e ISO).
7. Trazabilidad por lotes/Seguimiento de calidad
Los fabricantes deben establecer un sistema de gestión de lotes, con cada lote de productos identificado de forma única para permitir la trazabilidad de las materias primas, los procesos de producción y los registros de prueba, para facilitar la gestión de los problemas de calidad y las retiradas del mercado.
8. Inventario y soporte de piezas de repuesto
Mantener un inventario suficiente de piezas de repuesto para proporcionar a los clientes piezas de repuesto oportunas; se pueden organizar piezas de repuesto de respaldo para pedidos de gran volumen.
9. Política de reemplazo/devolución
Definir estrictamente los términos de devolución y cambio en el contrato para problemas de calidad o uso inadecuado, como devoluciones o reemplazos incondicionales dentro de un cierto período.
10. Guía de formación/construcción
Proporcionar a los clientes o instaladores manuales de formación o instrucciones sobre la instalación adecuada, el mantenimiento, las comprobaciones de sellado y las pruebas a largo plazo para reducir las fallas causadas por una instalación incorrecta.
